HVPF压滤机
Toncin
产品介绍：

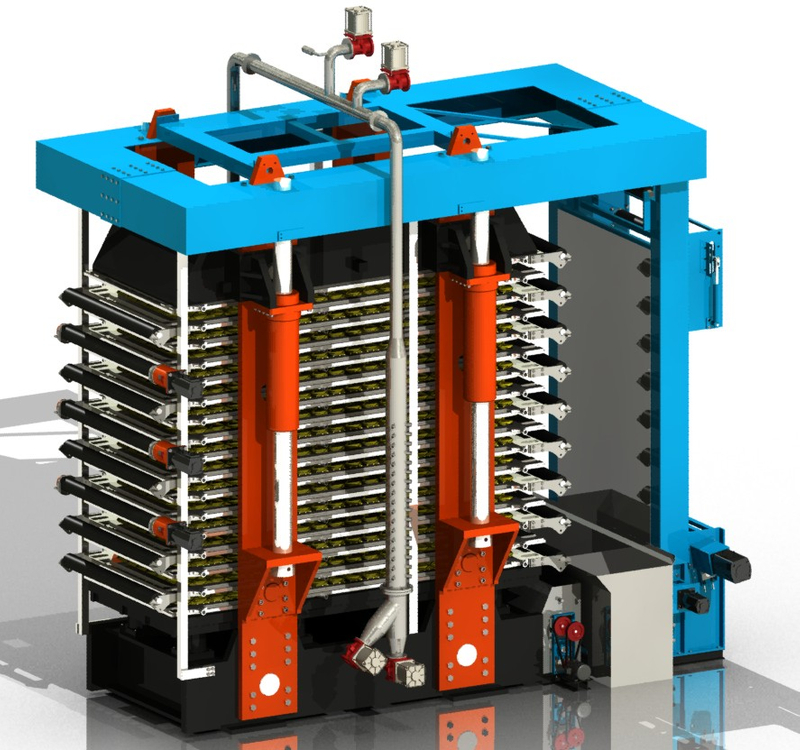

HVPF立式自动压滤机是世界上最先进的过滤器。真空有极限，但压力没有。HVPF立式自动压滤机利用空气或水在滤布两侧形成巨大的压差，实现非常高效的固液分离。当滤板关闭时，浆液通过浆液管泵入过滤室。部分滤液在重力作用下通过滤布进入滤液室。然后高压水迫使橡胶隔膜从滤饼中挤出滤液。当这些过程完成后，驱动器运行滤布，滤饼从滤布两侧排出。
产品应用：
HVPF立式全自动压滤机可应用于矿山、冶金、化工、制药、食品等行业 行业。是一种大容量、节能型、全自动固液分离机。
供货范围及就地安装要求：
(1) 它由主机、液压站、水站、清洗系统和控制系统组成。
(2) 本机必须安装在坚固平坦的钢筋混凝土或钢架上。安装示意图和基础图参考基础尺寸和相关尺寸。地基深度由客户根据实际情况确定。主机应由专业技术人员吊装，避免设备撞击或刮花。安装时利用grad enter调整主机，然后在固定主机时安装其他设备。
(3) 空气 供应： 颗粒小于5um，压力0.5-0.6MPa，风量：以装配图为参考
(4) 水 供应：最大。固含量5ppm，固体颗粒小于50um，压力3.5-6bar，供货量以装配图为参考
(5)电源 电源：3相/380V±5%，单相/220V±5%，50Hz
(6)工作环境：工作环境 这台机器的要求，不是死机。
产品规格：
模型
| 过滤面积(m2) | 外形尺寸 米（长×宽×高） | 过滤 印版数量 | 体积（立方米） | 重量 (T) | 液压动力 (千瓦) | 滤板规格 （毫米） | 滤布宽度 |
HVPF-1 | 1 | 2.5×1.5×2.0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2.5×1.5×2.2 | 4 | 0.09 | 9 | 7.5 | ||
HVPF-3 | 3 | 3.5×2.5×2.2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3.5×2.5×2.3 | 4 | 0.27 | 15 | 11 | ||
HVPF-9 | 9 | 3.5×2.5×2.5 | 6 | 0.41 | 16 | 11 | ||
HVPF-12 | 12 | 3.5×2.5×2.7 | 8 | 0.54 | 17 | 11 | ||
HVPF-15 | 15 | 3.5×2.5×2.9 | 10 | 0.68 | 18 | 11 | ||
HVPF-18 | 18 | 3.5×2.5×3.1 | 12 | 0.81 | 19 | 11 | ||
HVPF-21 | 21 | 3.5×2.5×3.3 | 14 | 0.95 | 21 | 11 | ||
HVPF-24 | 24 | 3.5×2.5×3.4 | 16 | 1.08 | 22 | 11 | ||
HVPF-27 | 27 | 3.5×2.5×3.6 | 18 | 1.22 | 23 | 11 | ||
HVPF-15 | 15 | 5.1×3.7×3.3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5.1×3.7×3.6 | 8 | 0.9 | 39 | 22 | ||
HVPF-25 | 25 | 5.1×3.7×3.9 | 10 | 1.13 | 42 | 22 | ||
HVPF-30 | 30 | 5.1×3.7×4.2 | 12 | 1.35 | 43 | 22 | ||
HVPF-35 | 35 | 5.1×3.7×4.5 | 14 | 1.58 | 44 | 22 | ||
HVPF-40 | 40 | 5.1×3.7×4.8 | 16 | 1.8 | 45 | 22 | ||
HVPF-45 | 45 | 5.1×3.7×5.1 | 18 | 2.03 | 46 | 22 | ||
HVPF-50 | 50 | 5.1×3.7×5.4 | 20 | 2.25 | 48 | 22 | ||
HVPF-60 | 60 | 6.9×4.5×5.4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6.9×4.5×5.8 | 12 | 3.24 | 100 | 37 | ||
HVPF-84 | 84 | 6.9×4.5×6.2 | 14 | 3.78 | 104 | 37 | ||
HVPF-96 | 96 | 6.9×4.5×6.5 | 16 | 4.32 | 110 | 37 | ||
HVPF-108 | 108 | 6.9×4.5×6.9 | 18 | 4.86 | 112 | 37 | ||
HVPF-120 | 120 | 6.9×4.5×7.2 | 20 | 5.4 | 118 | 37 | ||
HVPF-132 | 132 | 6.9×4.5×7.6 | 22 | 5.94 | 120 | 37 | ||
HVPF-144 | 144 | 6.9×4.5×7.9 | 24 | 6.48 | 123 | 37 | ||
HVPF-156 | 156 | 6.9×4.5×8.3 | 26 | 7.02 | 126 | 37 | ||
HVPF-168 | 168 | 6.9×4.5×8.6 | 28 | 7.56 | 130 | 37 | ||
HVPF-144 | 144 | 9.2×5.5×6.8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9.2×5.5×7.2 | 18 | 7.29 | 147 | 67 | ||
HVPF-180 | 180 | 9.2×5.5×7.5 | 20 | 8.1 | 150 | 67 | ||
HVPF-198 | 198 | 9.2×5.5×7.8 | 22 | 8.91 | 160 | 67 | ||
HVPF-216 | 216 | 9.2×5.5×8.2 | 24 | 9.72 | 166 | 67 | ||
HVPF-234 | 234 | 9.2×5.5×8.5 | 26 | 10.53 | 172 | 67 | ||
HVPF-252 | 252 | 9.2×5.5×8.8 | 28 | 11.34 | 180 | 67 | ||
HVPF-270 | 270 | 9.2×5.5×9.2 | 30 | 12.15 | 190 | 67 |
工作流程：
(1) 过滤阶段：滤板关闭时，矿浆通过进浆管泵入滤室。滤液经滤布进入滤液室，经滤液管进入滤液歧管，同时在滤室内形成滤饼。
(2) 挤压：高压水通过管子进入膜内，使膜向滤饼挤压，使滤饼的滤液挤出。
(3) 蛋糕 洗涤：洗涤水由浆管泵入过滤室，洗涤后 滤饼并通过布流入排放管。
(4) 空气干燥：带水的气流通过滤饼，最大限度地降低滤饼的水分，同时清空滤液室。
(5)滤饼排出：干燥过程结束后，传动部件带动滤布运转，滤饼从滤布两侧排出。
(1) 滤板结构采用导向装置，运行平稳。
(2) 可连续自动实现 过滤、挤压、洗涤、干燥、出料、滤布再生过程中的操作。
(3) 过滤压力可达2.0Mpa。尤其对各种粘性细小物料及滤饼水分低有很好的效果。
(4)要点 这种设备是 不 事情 它可以承受多少压力但安全。采用液压系统，确保各板锁紧。每个喷嘴和隔膜都经过非常仔细的设计和检查，以在高压水进入腔室时确保设备安全。
(5) 设备采用PLC+触摸屏+自动阀门，人工投入更低..
(6) 结构紧凑占地面积小
服务支持
整体工艺设计
通鑫根据客户面临的实际问题，通过更加系统的实验室试验、半工业化试验和理论分析计算，采用合适的方法，确定合理的方案和选型。并通过实验室试验和半工业试验确定具体参数。
项目建设
同兴以完善的项目管理体系和经验丰富的高素质团队为客户提供一体化的项目服务，通过对项目质量、进度、安全、根据客户合同文件进行成本、采购、信息档案、组织协调等工作。同兴根据合同约定对建设项目的全过程或部分阶段进行设计、采购、施工、试运行等，对承包工程的质量、安全、工期、成本等承担全部责任。
响应时间和售后服务
如在质保期内出现因缺陷引起的故障，我公司作出如下响应和承诺：12小时内响应，72小时内赶赴国内现场。凭借严谨高效的服务架构，多样灵活的服务响应手段，同鑫能够提供长达7*24小时的响应服务，确保用户在保修期内随时得到帮助。
