带顶部压纸机的自动旋转臂拉伸包装机

DR系列全自动旋臂式拉伸包装机,适用于大容量、高效率的工厂,适用于不同尺寸的货物。可根据客户需求定制,可与生产线和流水线配套使用,单独包装使用。该机可完成货物的传感、对中、输送、包裹等工序,输送机可根据客户现场定制。全自动零人工结构,高效现代化,广泛应用于食品、饮料、化工、造纸、建材等行业

DR1800FZ-FM,该机型增加了顶片功能,是全新的多合一包装机,具有拉伸包装和顶片功能,可做5面包装,防尘,防潮,防雨。实现了零人工功能,高效节能。

状态:
数量:
  • DR1800FZ-FM
  • TONCIN

DR系列全自动旋臂式拉伸包装机,适用于大容量、高效率的工厂,适用于不同尺寸的货物。可根据客户需求定制,可与生产线和流水线配套使用,单独包装使用。该机可完成货物的传感、对中、输送、包裹等工序,输送机可根据客户现场定制。全自动零人工结构,高效现代化,广泛应用于食品、饮料、化工、造纸、建材等行业

DR1800FZ-FM,该机型增加了顶片功能,是全新的多合一包装机,具有拉伸包装和顶片功能,可做5面包装,防尘,防潮,防雨。实现了零人工功能,高效节能。

技术参数:

包装尺寸

(500-1200)*(500-1200)*2200(长*宽*高)

转臂速度

0-20RPM,可调

包装效率

\u0026gt;25托盘/小时

胶片输送系统

预拉伸,\u0026gt;250%,速度可调

薄膜切割夹紧

自动切膜合模

顶片薄膜

PE/PVA薄膜,宽度:1800mm,直径:100-300um,厚度:30-100um

包装薄膜

LLDPE 宽度:500mm,厚度:20-35um

升降机部分

轨道升降系统速度可调

输送系统

输送机高度:400mm,速度:8-15m/min,承载重量:2000kg

控制系统

PLC,参数可调,覆膜长度可调,自动感应产品高度

马达

旋转臂:1.1 kw,薄膜托架:0.37kw,升降器:0.37kw,上切纸机:0.37kw

力量

380V, 50HZ, 3фаза, 4kw

气动

0.4-0.6Mpa,35NL/min

尺寸

4500*2200*3500mm

成分

四个重型立柱旋转臂系统,顶部压片机,自动切膜夹紧,传送带

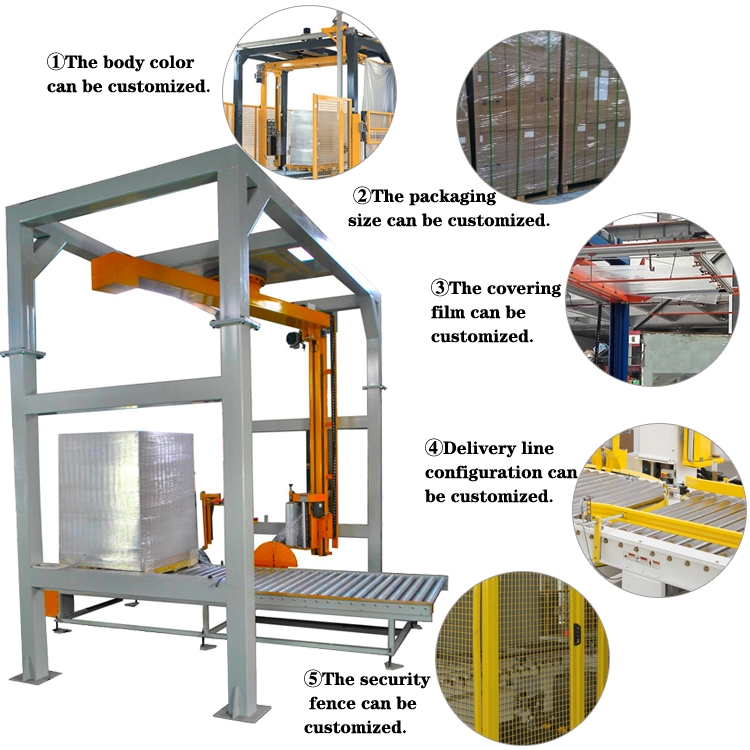

悬臂机

1. 转臂系统

1).变频调速电机。

2).旋转臂带导向装置。

3).转臂两端有2个定距块和移动限位块。


2. 胶片输送系统

1).膜车升降采用链条传动,平稳可靠。

2).面板上的薄膜张力控制调整。

3).独立的直流驱动电机变速送膜

4).自动送膜和切纸系统

5).它是预拉伸支架


3.控制系统

1).欧姆龙PLC。

2).LED面板。

3).扭曲层数和频率可设置。

4).动力预拉伸系统高达 250% 以最小化薄膜消耗。

5).光眼托盘高度传感器。

6).自动检测负载并开始包装。

7).光电眼感应延迟。

8).链条传动,定位准确。


4. 机架系统

1).四个支架(碳钢面喷涂)可以使机器更加稳定。

2).机架上部设有传动机构
