新型中驱高速浓缩机

高聚刮效率是普通浓密机s的三到五倍
优良的进料系统——高效的稳流罐。
超重型驱动升降系统和大扭矩设计,确保设备在极端条件下正常运行。

对数螺旋设计和齿密度对耙齿材料性质的影响大大提高

状态:
数量:
  • GNZ增稠剂
  • Toncin

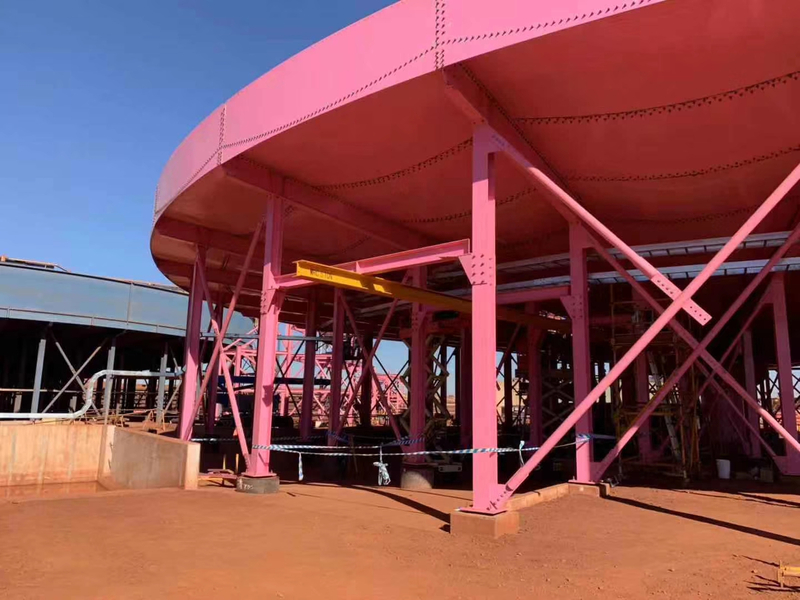

P5-多宝山70米图片

产品介绍:


GNZ中心传动高效浓密机是我公司引进国外先进技术设计的一种新型固液分离设备。浓密机拥有中心传动、高效进料斗、自动耙架提升技术等多项国家专利。采用重型核心设计,确保机器在极端条件下正常运行,大大提高了浓缩效率。

GNZ型高效浓密机通过物料自身重力和絮凝沉降的作用实现高效脱水。浆料在进料槽中与絮凝剂混合后,送入高效进料斗(稳流槽)。经稳流槽脱气消能后,沿稳流槽内槽水平切线进料,根据物料性质设有多个絮凝剂添加点;二次混合后物料与絮凝剂向下沉降;然后由罐底的分配盘沿抛物线方向输送;沉降的物料由耙子刮至池体中心喉部集中卸料。


GNZ型矿山设备液压中心驱动浓密机用于污泥处理


产品应用:


GNZ 浓密机是我公司在国外技术基础上开发研制的新型高速浓密机中央驱动自动升降耙,广泛适用于煤炭、金属等各种工业原料浆的处理。选矿用水、冶金、化工、尾矿处理、环保等。

GNZ型矿山设备液压中心驱动浓密机用于污泥处理


产品规格:



模型

浓缩罐

泥沙面积
(m2)

耙架起升高度(mm)

耙子转速(r/min)

电机功率
(KW)

直径(米)

深度(米)

GNZ-3

3

2.5

10

300

0.1-0.2

3+1.1

GNZ-6

6

3.0

28

300

0.1-0.2

4+1.5

GNZ-9

9

3.2

63

300

0.1-0.2

4+1.5

GNZ-12

12

3.5

110

300

0.1-0.2

4+1.5

GNZ-18

18

4.4

254

600

0.1-0.2

7.5+2.2

GNZ-20

20

4.4

310

600

0.1-0.2

7.5+2.2

GNZ-24

24

5.2

452

600

0.05-0.2

7.5+2.2

GNZ-30

30

5.2

707

600

0.05-0.2

11+3

GNZ-38

38

5.5

1134

600

0.05-0.2

15+4

GNZ-45

45

5.5

1590

600

0.05-0.1

37+4

GNZ-53

53

6.0

2206

600

0.05-0.1

37+4

GNZ-60

60

6.0

2826

600

0.03-0.1

45+5.5

GNZ-70

70

6.8

3846

600

0.02-0.05

45+5.5

GNZ-85

85

7.8

5671

600

0.02-0.05

45+5.5


笔记:

1、以上参数仅供参考。由于材料沉降性能较大,具体参数以我公司提供的设计图纸为准。

2、我公司可根据用户要求设计不同型号的浓密机。




产品特点:



GNZ型矿山设备液压中心驱动浓密机用于污泥处理

此浓密机由圆浓密机和耙式刮板机组成,固体颗粒悬浮在浓密机中靠重力沉降,上部的纸浆变成清水,从而实现分离.  浓密机底部沉积物的泥浆被耙不断刮除,并从上部清理溢出。


1、浓缩   刮效率高,是普通浓密机的三到五倍。

2.优良   的进料系统——高速进料井
:进料井   使进料脱气并具有能量耗散,并具有切向进料。
b.合理添加絮凝剂,提高效率。
c.配有分配板,可合理利用罐体的有效面积。

3、超重设计、大扭矩设计的驱动升降系统,保证设备正常运行。浓密机在极端条件下不会关闭,提高了设备​​的效率。

4、采用耙齿对数螺旋设计,可根据物料性能设计耙齿密度,提高刮削效率。

5.具有先进的浓密机控制系统,自动提升耙,絮凝剂进料,自动控制底流排放泵





产品详情:



GNZ型矿山设备液压中心驱动浓密机用于污泥处理

1.  起  主  传动  和  耙式  升  装置设计


驱动  框架  和  底盘  均按  制造  ,  运行  重型  传动  装置  。
平稳  )  可靠  (  1

(2)全自动耙架提升

(3)星型  传动  最大  运转  扭矩  为  5000,000Nm  设计  扭矩  。  驱动     传动  ,  设计  按  。  以下  标准



  • 运行  扭矩  值:  33%  的  设计  扭矩  。

  • 高  扭矩  报警:  50%  的  设计  扭矩  。

  • 耙子  上升;  60%  的  。  设计  扭矩

  • 前倾  减小:  % 。  40  设计  扭矩  的

  • :  设计  扭矩  值  的  机械  装置  150  。  扭矩  设计  %

GNZ型矿山设备液压中心驱动浓密机用于污泥处理

2.控制系统


现场  控制  和  远程  控制  相结合,  DCS  控制  点  提供  。
(1)PLC  控制,过载保护  。
2  料  端  设有  的  出  ,  泥  层  压力  传感器  转动  控制  泵  和  排泥  。  (  )

GNZ型矿山设备液压中心驱动浓密机用于污泥处理



服务支持



  • 整体技术设计

    通鑫针对客户面临的实际问题,通过更系统的实验室测试、半工业化测试和理论分析计算,采用适当的方法,确定合理的方案和选型。并通过实验室测试和半工业测试确定具体参数。


  • 项目建设

    同兴以其完善的项目管理体系和经验丰富的高素质团队为客户提供一体化的项目服务,并通过对项目质量、进度、根据客户的合同文件进行安全、成本、采购、信息档案、组织协调等。同鑫按合同约定对建设项目的全过程或某些阶段的设计、采购、施工、试运行等进行承包,并对承包工程的质量、安全、工期、成本等承担全部责任。


响应时间及售后服务

如在保修期内发生因缺陷引起的故障,我司给予以下响应和承诺:12小时内响应,72小时内赶赴国内现场。凭借严谨高效的服务架构,多样灵活的服务响应方式,通信能够提供长达7*24小时的响应服务,确保用户在保修期内随时得到帮助。
