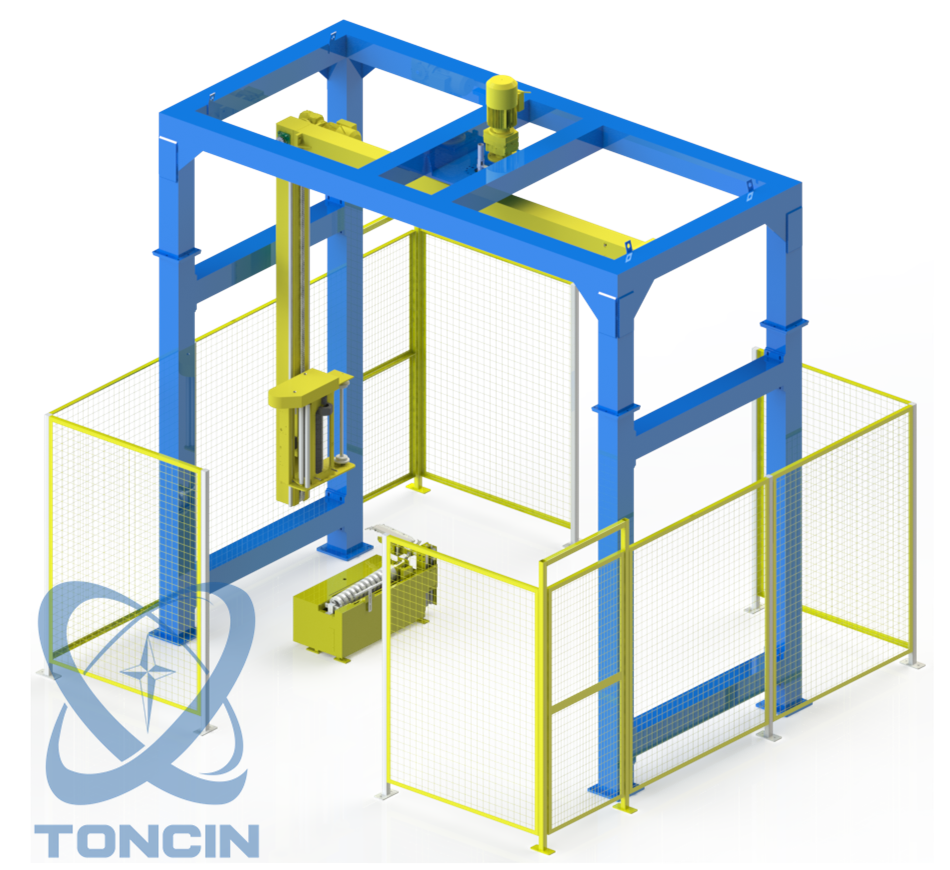

DR1800FZ-H
TONCIN
DR系列全自动旋臂式拉伸包装机,适用于大容量、高效率的工厂,适用于不同尺寸的货物。可根据客户需求定制,可与生产线和流水线配套使用,单独包装使用。该机可完成货物的传感、对中、输送、包裹等工序,输送机可根据客户现场定制。全自动零人工结构,高效现代化,广泛应用于食品、饮料、化工、造纸、建材等行业
DR1800FZ-FM,该机型增加了顶片功能,是全新的多合一包装机,具有拉伸包装和顶片功能,可做5面包装,防尘,防潮,防雨。实现了零人工功能,高效节能。
技术参数:
包装尺寸 | (500-1200)*(500-1200)*2200(长*宽*高) |
转臂速度 | 0-20RPM,可调 |
包装效率 | \u0026gt;25托盘/小时 |
胶片输送系统 | 预拉伸,\u0026gt;250%,速度可调 |
薄膜切割夹紧 | 自动切膜合模 |
顶片薄膜 | PE/PVA薄膜,宽度:1800mm,直径:100-300um,厚度:30-100um |
包装薄膜 | LLDPE 宽度:500mm,厚度:20-35um |
升降机部分 | 轨道升降系统速度可调 |
输送系统 | 输送机高度:400mm,速度:8-15m/min,承载重量:2000kg |
控制系统 | PLC,参数可调,覆膜长度可调,自动感应产品高度 |
马达 | 旋转臂:1.1 kw,薄膜托架:0.37kw,升降器:0.37kw,上切纸机:0.37kw |
力量 | 380V, 50HZ, 3фаза, 4kw |
气动 | 0.4-0.6Mpa,35NL/min |
尺寸 | 4500*2200*3500mm |
成分 | 四根重型立柱,旋转臂系统,顶片机,自动切膜夹紧,传送带 |
1. 转臂系统
1).变频调速电机。
2).旋转臂带导向装置。
3).转臂两端有2个定距块和移动限位块。
2. 胶片输送系统
1).膜车升降采用链条传动,平稳可靠。
2).面板上的薄膜张力控制调整。
3).独立的直流驱动电机变速送膜
4).自动送膜和切纸系统
5).它是预拉伸支架
3.控制系统
1).欧姆龙PLC。
2).LED面板。
3).扭曲层数和频率可设置。
4).动力预拉伸系统高达 250% 以最小化薄膜消耗。
5).光眼托盘高度传感器。
6).自动检测负载并开始包装。
7).光电眼感应延迟。
8).链条传动,定位准确。
4. 机架系统
1).四个支架(碳钢面喷涂)可以使机器更加稳定。
2).机架上部设有传动机构
