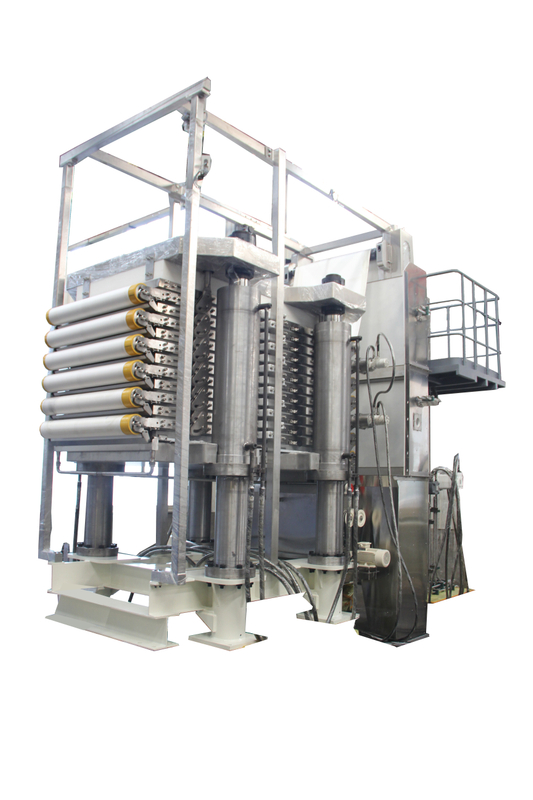

Toncin HVPF立式自动压滤机

HVPF立式自动压滤机是世界上最先进的过滤器。真空有极限,但压力没有。HVPF立式自动压滤机利用空气或水在滤布两侧形成巨大的压差,实现非常高效的固液分离。

状态:
数量:
  • HVPF压滤机
  • Toncin

塔式立式压滤机




产品介绍:


HVPF立式自动压滤机是世界上最先进的过滤器。真空有极限,但压力没有。HVPF立式自动压滤机利用空气或水在滤布两侧形成巨大的压差,实现非常高效的固液分离。当滤板关闭时,泥浆通过泥浆管被泵入过滤室。部分滤液因重力作用通过滤布进入滤液室。然后高压水迫使橡胶隔膜从滤饼中挤出滤液。当这些过程完成后,司机运行滤布,滤饼从滤布两侧排出。

塔式立式压滤机

产品应用:


HVPF立式自动压滤机可应用于矿山、冶金、化工、制药、食品  等行业。是一种高容量、节能、自动固液分离机。

塔式立式压滤机

本地安装供货范围及要求:


  1. (1)  由主机、液压站、水站、清洗系统和控制系统组成。

  2. (2)  本机必须安装在坚固的平面钢筋混凝土或钢架上。请参考安装示意图和基础图的基础尺寸和相关尺寸。地基深度由客户根据实际情况确定。主机应由专业技术人员吊起,避免设备撞击或划伤。安装时使用grad enter调整主机,紧固主机时安装其他设备。

  3. (3)  供气  :  颗粒小于5um,压力0.5-0.6MPa,风量:以装配图为参考

  4. (4)  供水  :最大。固含量5ppm,固体颗粒小于50um,压力3.5-6bar,供应量以装配图为参考

  5. (5)电源  :3相/380V±5%,单相/220V±5%,50Hz

  6. (6)工作环境:  本机工作环境要求,不结冰。



产品规格:


模型



过滤面积(m2)

外形尺寸

米(长×宽×高)

滤板  数量

体积(m3)
(H=45mm)

重量

(T)

液压动力

(千瓦)

滤板规格

(毫米)

滤布宽度

HVPF-1

1

2.5×1.5×2.0

2

0.05

8

7.5

1000*550

0.7

HVPF-2

2

2.5×1.5×2.2

4

0.09

9

7.5

HVPF-3

3

3.5×2.5×2.2

2

0.16

14

11

1750*900

1.05

HVPF-4

4

3.5×2.5×2.3

4

0.27

15

11

HVPF-9

9

3.5×2.5×2.5

6

0.41

16

11

HVPF-12

12

3.5×2.5×2.7

8

0.54

17

11

HVPF-15

15

3.5×2.5×2.9

10

0.68

18

11

HVPF-18

18

3.5×2.5×3.1

12

0.81

19

11

HVPF-21

21

3.5×2.5×3.3

14

0.95

21

11

HVPF-24

24

3.5×2.5×3.4

16

1.08

22

11

HVPF-27

27

3.5×2.5×3.6

18

1.22

23

11

HVPF-15

15

5.1×3.7×3.3

6

0.68

37

22

2500*1020

1.15

HVPF-20

20

5.1×3.7×3.6

8

0.9

39

22

HVPF-25

25

5.1×3.7×3.9

10

1.13

42

22

HVPF-30

30

5.1×3.7×4.2

12

1.35

43

22

HVPF-35

35

5.1×3.7×4.5

14

1.58

44

22

HVPF-40

40

5.1×3.7×4.8

16

1.8

45

22

HVPF-45

45

5.1×3.7×5.1

18

2.03

46

22

HVPF-50

50

5.1×3.7×5.4

20

2.25

48

22

HVPF-60

60

6.9×4.5×5.4

10

2.7

97

37

4010*1500

1.7

HVPF-72

72

6.9×4.5×5.8

12

3.24

100

37

HVPF-84

84

6.9×4.5×6.2

14

3.78

104

37

HVPF-96

96

6.9×4.5×6.5

16

4.32

110

37

HVPF-108

108

6.9×4.5×6.9

18

4.86

112

37

HVPF-120

120

6.9×4.5×7.2

20

5.4

118

37

HVPF-132

132

6.9×4.5×7.6

22

5.94

120

37

HVPF-144

144

6.9×4.5×7.9

24

6.48

123

37

HVPF-156

156

6.9×4.5×8.3

26

7.02

126

37

HVPF-168

168

6.9×4.5×8.6

28

7.56

130

37

HVPF-144

144

9.2×5.5×6.8

18

6.48

142

67

6020*1500

1.7

HVPF-162

162

9.2×5.5×7.2

18

7.29

147

67

HVPF-180

180

9.2×5.5×7.5

20

8.1

150

67

HVPF-198

198

9.2×5.5×7.8

22

8.91

160

67

HVPF-216

216

9.2×5.5×8.2

24

9.72

166

67

HVPF-234

234

9.2×5.5×8.5

26

10.53

172

67

HVPF-252

252

9.2×5.5×8.8

28

11.34

180

67

HVPF-270

270

9.2×5.5×9.2

30

12.15

190

67




 工作流程:

塔式立式压滤机

  1. (1)  过滤阶段:当滤板关闭时,浆液通过浆液管泵入过滤室。滤液通过滤布进入滤液室,通过滤液管进入滤液歧管,同时在滤室中形成滤饼。

  2. (2)  挤压:高压水通过管子进入膜,使膜向滤饼挤压,使滤饼的滤液挤出。

  3. (3)  滤饼  洗涤:洗涤水经浆管泵入滤室,  滤饼洗涤后经布流至出水管。

  4. (4)  风干:带水的气流通过滤饼,最大限度地降低滤饼的水分,同时排空滤液室。

  5. (5)滤饼卸料:干燥过程结束后,驱动部件带动滤布运转,滤饼从滤布两侧卸出。

  6.

主要特点:



塔式立式压滤机


  1. (1)  滤板结构采用导向装置,运行平稳。

  2. (2)  可连续自动实现作业。  在过滤、挤压、洗涤、干燥、出料、滤布再生过程中

  3. (3)  过滤压力可达2.0Mpa。尤其是对各种粘性微细物料和滤饼的低水分有很好的效果。

  4. (4)  这类设备的重点是  不管能承受  多大  的压力,但安全。采用液压系统,确保各板锁紧。每个喷嘴和隔膜都经过精心设计和检查,以在高压水进入腔室时确保设备安全。

  5. (5)  设备采用PLC+触摸屏+自动阀门,人工投入更低。

  6. (6)  结构紧凑,占地面积小



产品详情:



塔式立式压滤机






服务支持



  • 整体技术设计

    通鑫针对客户面临的实际问题,通过更系统的实验室测试、半工业化测试和理论分析计算,采用适当的方法,确定合理的方案和选型。并通过实验室测试和半工业测试确定具体参数。


  • 项目建设

    通鑫以其完善的项目管理体系和经验丰富的高素质团队为客户提供一体化的项目服务,并通过对项目质量、进度、根据客户的合同文件进行安全、成本、采购、信息档案、组织协调等。同鑫按合同约定对建设项目的全过程或某些阶段的设计、采购、施工、试运行等进行承包,并对承包工程的质量、安全、工期、成本等承担全部责任。



响应时间及售后服务

如在保修期内出现因缺陷引起的故障,我公司给予以下响应和承诺:12小时内响应,72小时内赶赴国内现场。凭借严谨高效的服务架构,多样灵活的服务响应方式,通信能够提供长达7*24小时的响应服务,确保用户在保修期内随时得到帮助。
